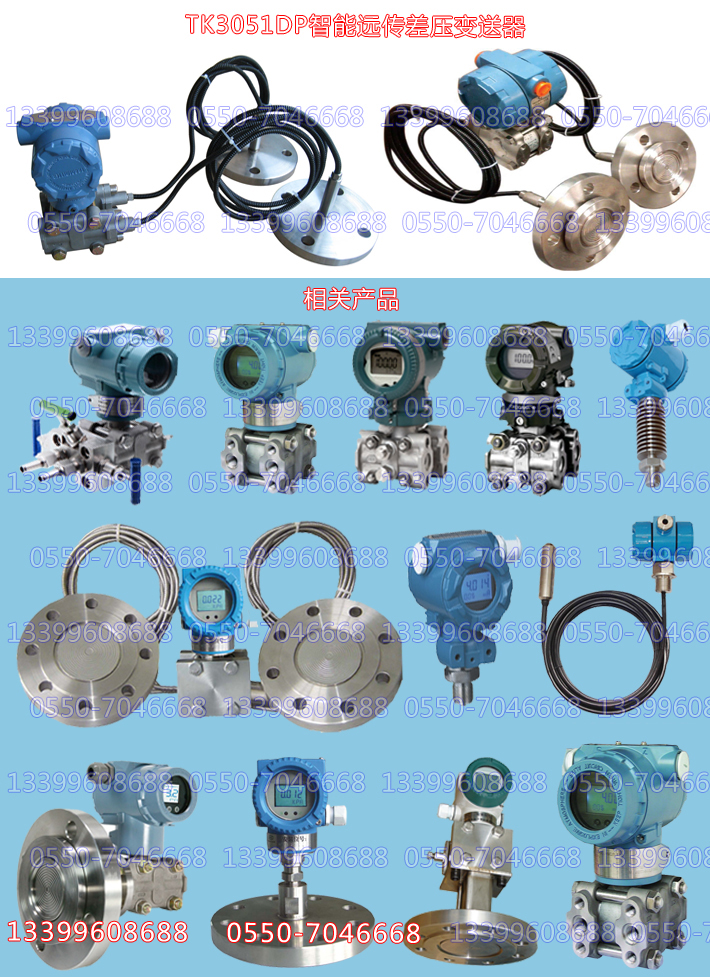

TK3051DP智能远传差压变送器
|
■
|
TK3051DP智能远传差压变送器
|
|
|
TK3051DP智能远传差压变送器通常也叫双法兰压力变送器。
当DP差压变送器与被测设备之间用毛细管连接即成为DP带远传差压变送器，是一种通过安装在管道或容器上的远传装置来感受被测压力，该压力经毛细管内的灌充硅油(或其它的液体)传递至变送器的主体，然后由变送器主体内的δ室和放大线路板，将压力或差压转换4～20mA.DC信号输出，与符合HART协议的手操器配合,可以相互通讯，进行设定和监控。
为了适应不同的安装需求，本系列变送器具有多种形式的远传装置供用户选择，DP远传变送器的主体结构与DP差压变送器相同。该产品广泛应用于石油、化工、电力、食品、造纸、市政工程等行业。
|
|
■
|
TK3051DP智能远传差压变送器适用场合：
|
|
|
1、高温下粘稠介质
2、易结晶的介质
3、带有固体颗粒或悬浮物的沉淀性介质
4、强腐蚀或剧毒性介质
5、可消除导压管泄漏污染周围环境现象的发生；可免去采用隔离液时，因测量信号的不稳定，需要经常补充隔离液的繁琐工作。
6、连续精确测量界面和密度
7、远传装置可避免不同瞬间介质的交混，从而使测量结果真实地反映过程变化的实际情况。
8、卫生清洁要求很高的场合
9、如食品、饮料和医药工业生产中，不仅要求变送器接触介质部位符合卫生标准，并且应便于冲洗，以防止不同批量介质的交叉污染。
|
|
■
|
TK3051DP智能远传差压变送器分类：
|
|
|
平法兰远传差压变送器RFW
凸法兰式远传差压变送器EFW
扁平式远传差压变送器PFW
螺纹安装式远传差压变送器RTW
卫生式远传差压变送器SSW
|
|
■
|
TK3051DP智能远传差压变送器选型表：
|
|
|
|
代号
|
测量范围 （KPa）
|
|
3
|
0 － 1.3～ 7.5
|
注：1、选用量程代号3时，必须配用通径为4"法兰。
2、远传装置PFW、EFW、RTW、SSW可选量程代号3、4、5、6。
3、远传装置RFW可选量程代号7、8
|
|
4
|
0 － 6.2～ 37.4
|
|
5
|
0 － 31.1～ 186.8
|
|
6
|
0 － 117～ 689.5
|
|
7
|
0 － 345～ 2068
|
|
8
|
0 － 1170～ 6895
|
|
代号
|
输出形式
|
|
SF
|
4～20mA.DC 专用数字放大器，线性输出,4位LCD数字显示
|
|
S
|
4～20MA.DC 专用智能放大器，并采用HART协议通讯
|
|
代号
|
容室和接头材质
|
隔离膜片材质
|
注：一般选用代号12，在潮湿和腐蚀场合时选代号22。
|
|
1
|
碳钢镀铬
|
316
|
|
2
|
316
|
316
|
|
代号
|
灌充液种类
|
|
L
|
低粘度硅油 －60～150℃ ρ=0.93
|
注：代号N、W用于有严格卫生要求的场合，可避免灌充液泄漏对工艺介质造成污染。
|
|
S
|
普通硅油 －45～205℃ ρ=0.96
|
|
H
|
高温硅油 －10～300℃ ρ=1.07
|
|
N
|
植物油 －15～200℃ ρ=0.92
|
|
W
|
蒸馏水 ＋5 ～70℃ ρ=1.0
|
|
代号
|
毛细管长度(m)
|
|
00
|
无毛细管
|
注：1.两侧等长毛细管用二位数表示。
2.两侧不等长细管用四位数表示，前二位表示高压侧长；后二位表示低压侧长。
3.不等长毛细管的长度差≤4.5米。
4."00"表示该侧毛细管，采用一般导压管引压来平衡静压。
|
|
03
|
1.0(3ft)
|
|
05
|
1.5(5ft)
|
|
10
|
3.0(10ft)
|
|
15
|
4.5(15ft)
|
|
20
|
6.0(20ft)
|
|
25
|
7.5(25ft)
|
|
代号
|
选用件
|
|
M3
|
数显指示表 4位LCD数字显示
|
|
B1
|
管装弯支架 (安装管φ60)
|
|
B2
|
板装弯支架
|
|
B3
|
管装平支架 (安装管φ60)
|
|
d
|
隔爆型，防爆标志ExdⅡBT4-6
|
|
i
|
本安型，防爆标志ExiaⅡCT5
|
|
选型举例：TK3051DP 3S 22 H 05 20 M3 B3 d -15～10KPa
|
|
|
|
远传变送器是在变送器主体基础上附加远传装置的变型产品，所以其选型工作可分二步进行：首先确定变送器主体的类型(DP)、测量范围和结构材料，然后按现场的安装要求确定远传装置类型和尺寸。由于组成灌充系统的各参数(如灌充液的工作温度、粘度和毛细管的长度)与变送器的性能指标密切相关，因此归入变送器主体选型范畴，不单独列表选择。
|
安徽天康集团有着强大的创新研发团队，可根据用户需求按样品或图纸定做各种特殊规格产品，敬请来电咨询洽谈。
