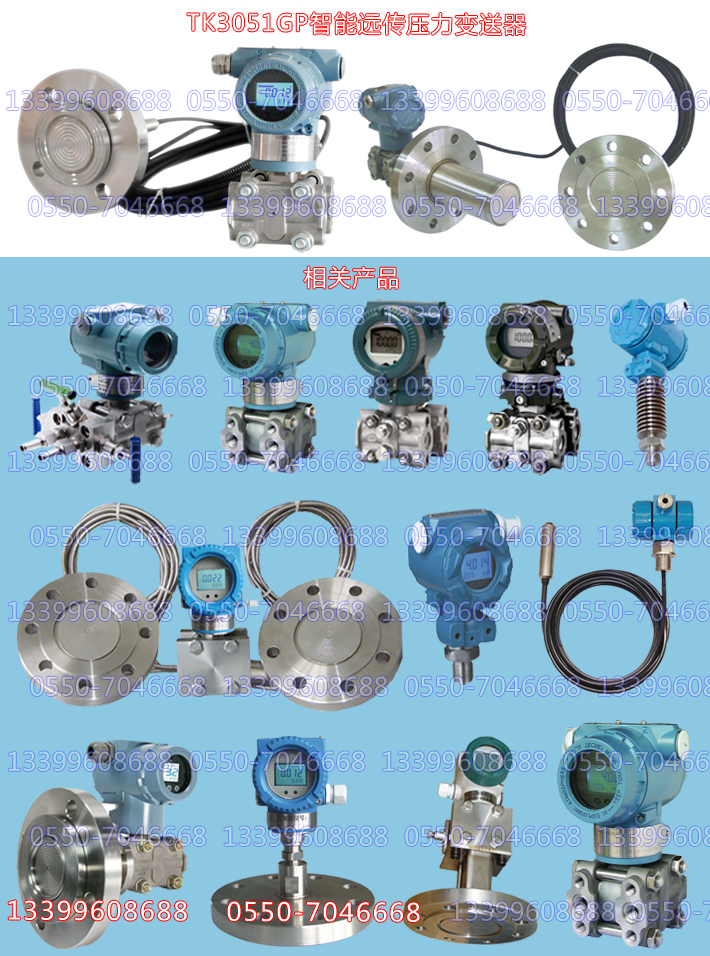

TK3051GP智能远传压力变送器
|
TK3051GP智能远传压力变送器也叫单法兰压力变送器，当GP型压力变送器与被测设备之间用毛细管连接即成为GP型带远传压力变送器，是一种通过安装在管道或容器上的远传装置来感受被测压力，该压力经毛细管内的灌充硅油（或其它的液体）传递至变送器的主体，然后由变送器主体内的δ室和放大线路板，将压力或差压转换4～20mA.DC信号输出，与符合HART协议的手操器配合,可以相互通讯，进行设定和监控。
GP远传压力变送器的主体结构与GP压力变送器相同，为了适应不同的安装需求，本系列变送器具有多种形式的远传装置供用户选择。该产品广泛应用于石油、化工、电力、食品、造纸、市政工程等行业。
|
|
|
■TK3051GP智能远传压力变送器适用场合：
|
|
|
1、高温下粘稠介质
2、易结晶的介质
3、带有固体颗粒或悬浮物的沉淀性介质
4、强腐蚀或剧毒性介质
5、可消除导压管泄漏污染周围环境现象的发生；可免去采用隔离液时，因测量信号的不稳定，需要经常补充隔离液的繁琐工作。
6、连续精确测量界面和密度
7、远传装置可避免不同瞬间介质的交混，从而使测量结果真实地反映过程变化的实际情况。
8、卫生清洁要求很高的场合
9、如食品、饮料和医药工业生产中，不仅要求变送器接触介质部位符合卫生标准，并且应便于冲洗，以防止不同批量介质的交叉污染。
|
|
|
■TK3051GP智能远传压力变送器产品特点 ：
|
|
1、逐台进行模拟“在线运行”考核确保变送器在环境温度、介质温度和工作压力（包括正压或真空）下，稳定而可靠地工作。
2、采用“动态型面”远传膜片结构，超载后膜片不会受损；长期工作后精度不会发生变化。
3、选用全熔焊和刚性密封结构的灌充系统
4、设计新颖的毛细管结合部件，使毛细管得到可靠的保护，在现场使用不易折断。
5、品种、形式和尺寸多样的远传装置，以及丰富的灌充液种类，可以满足各种不同场合的测量需要。
6、可提供各种特殊需要产品，包括高温、高真空、快响应和不等长毛细管（长度≤3米）远传压力变送器。
|
|
■
|
TK3051GP智能远传压力变送器选型表
|
|
|
|
代号
|
测量范围 （KPa）
|
|
4
|
0 － 6.2～ 37.4
|
注：
1、远传装置PFW、EFW、RTW、SSW、RFW可选量程代号5、6、7、8。
2、远传装置UCW可选量程代号6、7、8、9、0。
|
|
5
|
0 － 31.1～ 186.8
|
|
6
|
0 － 117～ 689.5
|
|
7
|
0 － 345～ 2068
|
|
8
|
0 － 1170～ 6895
|
|
9
|
0 － 3450～ 20680
|
|
0
|
0 － 6895～ 41370
|
|
代号
|
输出形式
|
|
SF
|
4～20mA.DC 专用数字放大器，线性输出,4位LCD数字显示
|
|
S
|
4～20MA.DC 专用智能放大器，并采用HART协议通讯
|
|
代号
|
容室和接头材质
|
隔离膜片材质
|
注：
一般选用代号12，在潮湿和腐蚀场合时选代号22。
|
|
12
|
碳钢
|
316
|
|
12
|
316
|
316
|
|
代号
|
灌充液种类
|
|
L
|
低粘度硅油 －60～150℃ ρ=0.93
|
注：
代号N、W用于有严格卫生要求的场合，可避免灌充液泄漏对工艺介质造成污染。
|
|
S
|
普通硅油 －45～205℃ ρ=0.96
|
|
H
|
高温硅油 －10～300℃ ρ=1.07
|
|
N
|
植物油 －15～200℃ ρ=0.92
|
|
W
|
蒸馏水 ＋5 ～70℃ ρ=1.0
|
|
代号
|
毛细管长度（m）
|
|
05
|
1.5（5ft）
|
注：无特殊要求时，均填写代号05，即毛细管长1.5米。
|
|
10
|
3.0（10ft）
|
|
代号
|
选用件
|
|
M3
|
数显指示表 4位LCD数字显示
|
|
B1
|
管装弯支架 （安装管φ60）
|
|
B2
|
板装弯支架
|
|
B3
|
管装平支架 （安装管φ60）
|
|
D
|
隔爆型，防爆标志ExdⅡBT4-6
|
|
I
|
本安型，防爆标志ExiaⅡCT5
|
|
|
|
|
|
|
|
|
|
|
远传变送器是在变送器主体基础上附加远传装置的变型产品，所以其选型工作可分二步进行：首先确定变送器主体的类型（GP）、测量范围和结构材料，然后按现场的安装要求确定远传装置类型和尺寸。
|
|
■
|
GP智能远传变送器和DP智能远传差压变送器对比：
|
|
|
|
名称
|
量程
|
精度
|
过载或静压（Mpa）
|
静压影响（%）
|
温度影响（%/28℃）
|
|
代号
|
调整范围
|
|
远
传
差
压
变
送
器
|
扁平式
|
3
4
5
6
|
1.3~7.5
6.2~37.4
31.1~186.8
117~689.5
|
0.25
|
2
5
10
|
±0.25（量程3加倍）
|
±0.25（量程3加0.5倍）
|
±0.25（量程3加0.5倍）
|
|
凸法兰式
|
|
螺纹安装式
|
|
卫生式
|
|
平法兰式
|
7
8
|
345~2068
1170~6895
|
|
远
传
压
力
变
送
器
|
扁平式
|
5
6
7
8
|
31.1~186.5
117~689.5
345~2068
1170~6895
|
0.25
|
上限≤7Mpa为200%
上限≤21Mpa为150%
上限≤42Mpa为125%
|
——
|
±0.25
|
±0.25
|
|
凸法兰式
|
|
螺纹安装式
|
|
卫生式
|
|
平法兰式
|
|
螺纹连接式
|
6
7
8
9
0
|
117~689.5
345~2068
1170~6895
3450~20680
6895~41370
|
|
|
|
1、远传差压变送器的静压和远传压力变送器的工作压力还取决于选定法兰的规格。
2、远传装置的工作温度，有所选择的灌充液种类确定。
3、远传差压变送器的介质温度影响是指两侧的远传装置由室温开始同时受到相同的温度作用，所差生的输出变化，远传压力变送器则是指一侧的远传装置受到温度作用，所产生的输出变化。
|
|
■
|
TK3051GP智能远传压力变送器分类：
|
|
|
平法兰远传差压变送器
凸法兰式远传差压变送器
扁平式远传差压变送器
螺纹安装式差压变送器
卫生式远传差压变送器
螺纹连接式远传装置
|
安徽天康集团有着强大的创新研发团队，可根据用户需求按样品或图纸定做各种特殊规格产品，敬请来电咨询洽谈。
