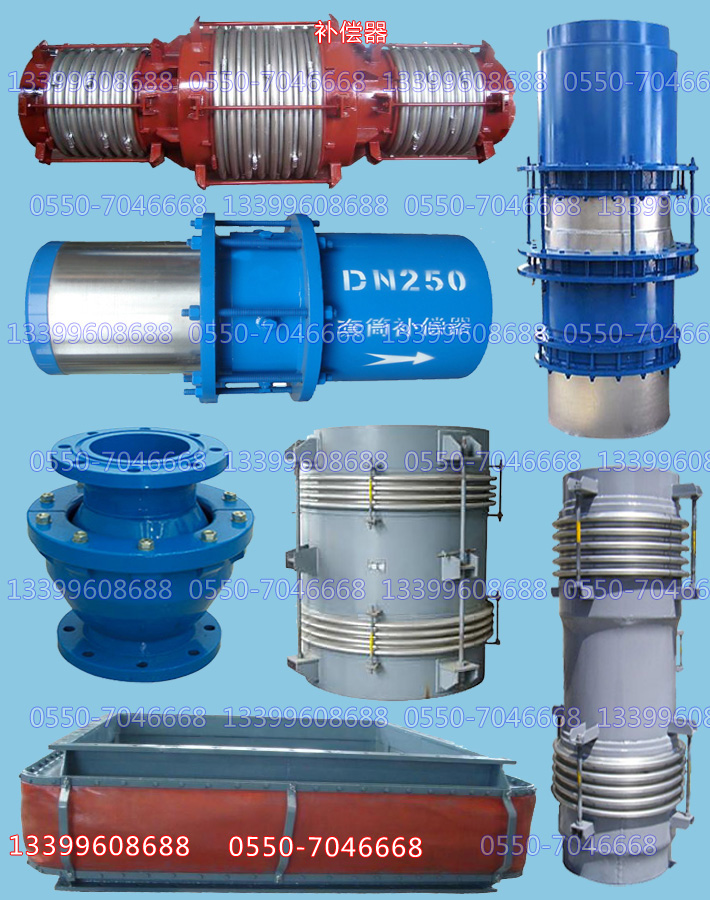

补偿器系列

3、与补偿器两端相焊接的管段必须进行坡口处理，焊接后要按验收规范进行水压实验，压力为工作压力的1.5倍。试压时如密封装置发生泄露，应均匀旋紧螺栓，紧固至无泄露为止。

4、补偿器沿管道中心线安装，不同轴度大于1%，以防运行时摩擦力过大及影响密封性。

5、在靠近补偿器的管道处应设置导向滑动支座，防止侧向位移。

6、注意保护滑动表面，严禁碰伤或腐蚀。

7、双向补偿器外套筒应用固定支座托起，并保持与管路同心，两边的补偿距离要近似相同。

8、补偿器各种气温下，均可按最大长度安装，不需预拉或预压（出厂为产品的最大长度）。

使用与维修：

1、管道运行中，补偿器滑动套筒严禁受外界侧向推力，应始终保证与管路轴向同心，并避免出现阻碍滑动套筒正常滑动的情况。

2、维修时应检查密封装置情况，及时旋紧螺栓，保证密封无泄露。

通用型波纹补偿器主要用于补偿轴向位移，也可补偿横向位移或轴向与横向合成位移，具有补偿角位移的能力，但一般不应用它补偿角位移。以上数据为常压1.0MPA，若有通用型波纹补偿器特殊要求，可另行制作。

通用型波纹补偿器主要用于补偿轴向位移，也可补偿横向位移或轴向与横向合成位移，具有补偿角位移的能力，但一般不应用它补偿角位移。以上数据为常压1.0MPA，若有通用型波纹补偿器特殊要求，可另行制作。

无约束波纹补偿器

无约束波纹补偿器又称为无约束波纹管、无约束膨胀节、直埋式补偿器、该补偿器内的波纹管采用单层、双层或多层Ｕ型波，波纹管和导流套材料为 1CR18NI9TI 等奥氏体不锈钢，其它材料为低碳钢或低合金钢。

无约束波纹补偿器在固定支架间距的确定和固定支座推力计算等和普通的轴向型补偿器完全相同。无约束波纹补偿器除了取消予拉伸工作外，还大大地宽松了安装要求。无约束波纹补偿器可象一段短管一样安装于管道中，不必按其它轴向型膨胀节通常要求的全线钢管接好后再割下和膨胀节等长管道的方法。还由于无约束波纹补偿器坚固的外壳，也方便了运输、安装和保温。

范围和用途

无约束波纹补偿器用于管道的轴向补偿，补偿量大，具有强力自导向和超强的抗弯能力，从而可以简化管道导向支架的设计，使导向支架的间距安装均可任意调节。

风道橡胶补偿器

风道橡胶补偿器由橡胶和橡胶一纤维织物复合材料、钢制法兰、套筒、保温隔热材料组成，风道橡胶补偿器主要用于各种风机、风管之间的柔性连接，其功能是减震、降噪、密封、耐介质、便于位移和安装，是环境保护领域中一种极为理想的减震、降噪、消烟除尘的最佳配套件。

风道橡胶补偿器产品特性：

1、橡胶和纤维织物具有良好的反复位移(变化)还原性，能在较小尺寸范围内提供较大的多维方向补偿，能较好的消除各种管道安装连接时产生的多向误差。

2、橡胶和纤维织物具有优越的吸声隔震功能，能有效的减少和消除锅炉、风机等系统品声和震动的传递。

3、橡胶和纤维织物无力的传递损耗，减少了设计程序，无需增加其它辅助设施。

4、橡胶和纤维织物及隔热材料具有较高耐热和耐腐蚀性能，永不生锈，减少维修费用。

5、橡胶和纤维织物具有优异的气密性和柔顺性、能保证输送介质无泄漏和反复位移后恢复原状。

直管压力平衡型波纹补偿器

直管压力平衡型波纹补偿器又称作直管压力平衡型膨胀节，补偿器的两端各有一个工作波纹管，中间有一个平衡波纹管，膨胀节通过受力构件（大拉杆或舌管）来承受内压推力。因此管系只需中间固定支架。此类膨胀节只能吸收轴向位移。

安装要求

此类膨胀节一般应用在架空的直线上，水平安装。

膨胀节安装完后，所有的小拉杆须拆除。

为减少膨胀节对支座的弹性反力，在安装前可对此类膨胀节进行预拉或预压（可通过调整其上的小拉杆实现）。

内外压力平衡式波纹补偿器

内外压力平衡式波纹补偿器又叫内外压力平衡式管道伸缩节，金属波纹伸缩节。

内外压力平衡式波纹补偿器具有吸收内压推力的能力，具有良好的导向性、产品刚度小、外形尺寸小鞥特点。

内外压力平衡式波纹补偿器连接方式：①法兰连接式②接管连接式。

管道伸缩节由内压伸缩节和外压伸缩节连接而成。

4内外压力平衡式波纹补偿器（金属波纹伸缩节）补偿特点

该管道伸缩节补偿量大，无内压推力，弹性反力较小等特点。

2、内外压力平衡式波纹补偿器（金属波纹伸缩节）安装使用注意事项：

（1）安装时疏水口向下。

（2）现场安装完后，必须拆除拉杆。

（3）安装时介质流向与管道伸缩节的流向标志一致。

轴向型复式拉杆补偿器

用途：轴向型复式拉杆波纹补偿器结构简单，补偿量大，一般使用于低疲劳次数，需大补偿量的管线。

型号： DN32-DN3000，压力级别0.1MPA-2.5MPA

连接方式： 1、法兰连接 2、接管连接

球形补偿接头主要适用于地面沉降大、震动大、地形复杂的管道连接。安装在管道上后，球体可以以回转中心在8角范围内自由转动，来补偿管道因地基沉降、热胀冷缩引起的挠曲。具有补偿量大，占据空间小，流体阻力小，安装方便，综合成本低等优点。

小拉杆横向波纹补偿器

小拉杆横向波纹补偿器由两段波纹管、中间接管及带有限螺母的小拉杆等零件组成，它在吸收管系任意平面内的横向位移，同时吸收轴向位移。小拉杆不能承受内压推力。

安装要求

1、用户使用时若不使用小拉杆，请在订货时注明。　

2、用户使用时若需要小拉杆，在安装后务必将螺母松开并离天耳板（或撑板）一段距离（数值由由向补偿量确定）。　

铰链波纹补偿器

铰链波纹补偿器性能特点：

铰链波纹补偿器是由接管、波纹管及与接管相连的一对铰链构成。补偿器的铰链具有承受内压推力的能力。

铰链波纹补偿器的特点：不锈钢补偿器用于吸收单平面的角向位移。

铰链波纹补偿器安装使用注意事项

1.不锈钢波纹补偿器两个或三个配套使用

2.安装时不锈钢补偿器的铰链转动平面必须与位移平面一致。

大拉杆横向波纹补偿器

大拉杆横向波纹补偿器可以补偿弯曲管段的横向位移和量值不大的角位移，通常不用来补偿角位移。大拉杆横向波纹补偿器由接管、二个波纹管以及大拉杆等零件构成。大拉杆横向波纹补偿器能吸收管系任意平面内的横向位移。位移球面螺母绕球面垫圈转动，同时拉杆还具有承受内压推力能力。

直流介质无推力补偿器

注油式直流介质无推力补偿器，可广泛适用于化工、石油、热电、冶金，城市集中供热采暖等管网中，地沟和高空架设的管道。同时，便于管路设计，便于安装施工，且节省大批资金（仅固定支架一项费用节60﹪以上）。目前，注油式直流介质无推力补偿器，经用户使用证明，其优越性已被初步证明，优越于其它同类产品。

一、产品介绍：

无推力补偿器，可广泛适用于化工、石油、热电、冶金，城市集中供热采暖等管网中，地沟和高空架设的管道。同时，便于管路设计，便于安装施工，且节省大批资金（仅固定支架一项费用节60﹪以上）。目前注油式直流介质无推力补偿器，经用户使用证明，其优越性已被初步证明，优越于其它同类产品。

二、工作原理

该无推力补偿器，是利用流体力学中的帕斯卡理论，在设计结构上巧妙的利用一个密环形汽室，这个汽室内分别有两个环形受压面，一个是固定的汽室内端面，另一个是密闭在汽室内的伸缩管肩部环形面，随伸缩管是可移动的。这个可移动的环形受压面的面积恰好和伸缩横截面积相等，补偿器工作时，在介质压力的作用下，环形面上的压力和伸缩管横截面积的压力是相等的，而方向相反，因此两压力相互抵消。这样一来，在设计支架中仅考虑补偿器压紧填料的摩擦力，对固定支架的推力计算中，就不再计算由工作介质压力，而引起的对固定支架的推力。因此固定支架属减载式支架，可节省大量支架材料，也节省人力和财力。

范围和用途

安装要求

(1)与补偿器两端相焊接的管段壁厚≥6MM时，必须进行坡口处理，焊后按要求进行水压检漏试验。

(2)滑动支架和固定支架根据设计安装，除不计算介质工作压力的推力外，其余相同。为确保管道无侧向位移，而沿轴向伸缩，补偿器两端一般应安装导向滑动支架，在管道转弯处，必须安装固定支架。

(3)补偿器的保温防护结构均与管道同路，但对伸缩管伸缩部分，不可产生约束力。

(4)本补偿器在各种环境气温下，均可按最大安装长度进行安装，不需予以拉伸或压缩。

矩形双波补偿器

矩形双波补偿器用于输送气体或含尘气体，使用压力从真空～0.1MPA，使用温度从-40OC～420OC，任意矩形、圆形截面的烟气，通风和鼓风机管道，作补偿位移减振用，金属波纹补偿器具有补偿量大、刚度小、便于安装使用和寿命长等特点，广泛用于钢铁、电力、石油化工、水泥等行业。

电厂烟风煤管道补偿器

电厂烟风煤管道补偿器有圆形、矩形、波形，是根据美国CE公司引进技术研制的，在工作中能自由伸缩的弹性补偿原件，它结构紧凑，工作可靠，成本低廉，适用性强，有防振、防尘、防失调等功能。主一用于电站锅炉风烟系统中，也适用于冶金化工等其它类似的烟连接管道。

设计时可根据不同的要求制成主要吸收单向热位移的单件膨胀节，也可用于两个膨胀节组成用以吸收空间三向热位移，而不造成管道的破坏汇潜心，是保证管道安全可靠运行的必不可缺少的重要原件。

非金属柔性补偿器

非金属柔性补偿器又叫非金属织物补偿器，结构：构成其工作主体的弹性元件是非金属材质，通常是纤维织物，所以又称织物补偿器（膨胀节、伸缩节）。

非金属柔性补偿器又叫非金属织物补偿器，结构：构成其工作主体的弹性元件是非金属材质，通常是纤维织物，所以又称织物补偿器（膨胀节、伸缩节）。

非金属柔性补偿器用途：非金属柔性补偿器可补偿轴向、横向、角向，具有无推力、简化支座设计、耐腐蚀、耐高温、消声减振等特点，特别适用于热风管道及烟尘管道。

非金属柔性补偿器连接方式：1、法兰连接2、接管连接

非金属柔性补偿器类型：1、直筒型 2、复式 3、角向型 4、方型 一、

非金属柔性补偿器特点：

1、补偿热膨胀：可以补偿多方向，大大优于只能单式补偿的非金属补偿器。

2、补偿安装误差：由于管道连接过程中，系统误差再所难免，纤维补偿器较好的补偿了安装误差。

3、消声减振：纤维织物、保温棉体本身具有吸声、隔震动传递的功能，能有效的减少锅炉、风机等系统的噪声和震动。

4、无反推力：由于主体材料为纤维织物，无力的传递。用纤维补偿器可简化设计，避免使用大的支座，节省大量的材料和劳动力。

7、体轻、结构简单、安装维修方便。

风道纤维织物补偿器

1、补偿膨胀：可以补偿多方向，大大优于只能单式补偿的金属补偿器。

2、补偿安装误差，由于管道联接过程中，系统误差在所难免，纤维补偿器较好的消除安装安装误差。

3、消声隔振：纤维织物、保湿棉本身具有吸声、隔振功能，能有效地减少锅炉、风机等系统的噪声和振动。

4、无反推力：由于主体材料为纤维织物、无力的传递。用纤维补偿器可简化设计、避免使用大的支座，节省大量的材料和劳动力。

5、良好的耐高温、耐腐蚀性：使用的氟塑料、有机硅材料较好的耐高温和耐腐蚀性能。

6、密封性好：有比较完善的生产装配系统，纤维补偿器基本无泄漏。

7、体轻、结构简单、安装维修方便。

安装要求

1、法兰螺栓应逐步均匀的加压拧紧，所螺丝栓松紧度尽可能一致。使用条件恶劣的场合，除加平垫外可添加弱簧垫圈，以防螺母松动。

2、补偿器与配套平焊法兰之间应按工作温度先用相应橡胶石棉垫片。

3、在试行时，应将补偿器限位螺丝作适当调整，便于产品伸长或压缩。

4、焊管连接时，应将限位螺丝适当松动，防止将补偿器限位板拉弯或产品变形。

5、焊接作业时作遮盖物遮住橡胶（织物）表面，防止焊渣损伤产品。

风道纤维织物补偿器应用范围：

1、锅炉厂 2、水泥厂 3、钢铁厂、熔炼炉、焚烧炉 4、热电厂及核电站 5、空调送风系统 6、玻璃厂、矿业 7、石油化工企业 8、空所及煤所清洁厂 9、风机厂 10、铝厂和碳素厂

旋转补偿器

免维护旋转补偿器由封座外套、柔性石墨填料、螺母螺栓N个压簧组合、填料压盖及弹簧压紧法兰构成：所述填料压紧法兰与压紧上法兰之间设有压簧，压紧法兰纵截面为U型的槽圈。
