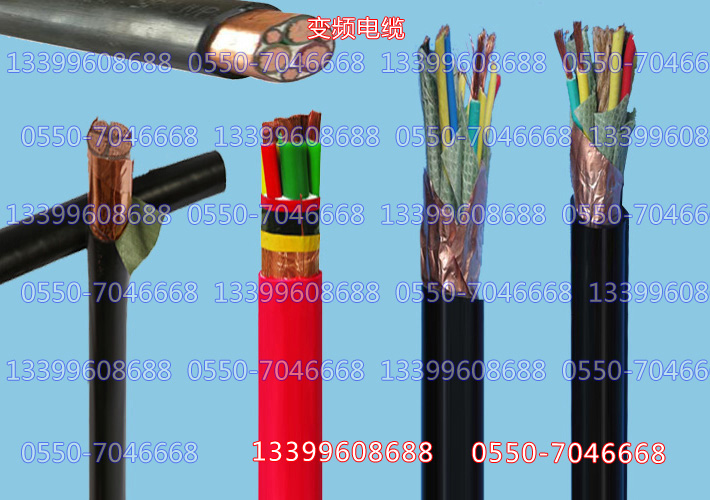

变频电缆

变频电缆

一、变频电缆产品特性：

1、额定电压UO/U：0.6/1KV
2、电缆导体长期允许最高温度为90℃，短路时最高温度为250℃（最长持续时间为5秒）。
3、安装敷设环境温度不低于0℃，固定敷设时环境温度不低于-10℃。
4、电缆允许最小弯曲半径不小于15D（D为电缆外径）

二、变频电缆产品性能：

1、BPYJVP12R、ZR-BPYJVP12R、BPYJVPX13R、ZR- BPYJVPX13R型设计采用第5类软绞合铜导体。

三、变频电缆型号名称：

BPYJVTP2交联聚乙烯绝缘聚氯乙烯护套铜丝缠绕+铜带绕包屏蔽变频电缆

ZR-BPYJVTP2交联聚乙烯绝缘聚氯乙烯护套铜丝缠绕+铜带绕包屏蔽阻燃型变频电缆

BPYJVP12R交联聚乙烯绝缘聚氯乙烯护套铜带绕包+铜丝编织双屏蔽变频软电缆

ZR-BPYJVP12R交联聚乙烯绝缘聚氯乙烯护套铜带绕包+铜丝编织双屏蔽阻燃变频软电缆

BPYJVPX13R交联聚乙烯绝缘聚氯乙烯护套铝带绕包+镀锡铜丝编织双屏蔽变频软电缆

ZR-BPYJVPX13R交联聚乙烯绝缘聚氯乙烯护套铝带绕包+镀锡铜丝编织双屏蔽阻燃变频软电缆

特种变频电缆

BPGGP 硅橡胶绝缘和护套铜丝编织屏蔽耐高温变频电力电缆。
BPGGP2 硅橡胶绝缘和护套铜带绕包屏蔽耐高温变频电力电缆。

BPGGPP2 硅橡胶绝缘和护套铜丝编织铜带绕包屏蔽耐高温变频电力电缆。
BPGGP3 硅橡胶绝缘和护套铝聚酯复合膜绕包屏蔽耐高温变频电力电缆。
BPGVFP 硅橡胶绝缘丁护套铜丝编织屏蔽耐高温变频电力电缆。
BPGVFP2 硅橡胶绝缘丁护套铜带绕包屏蔽耐高温变频电力电缆。
BPGVFPP2 硅橡胶绝缘丁护套铜丝编织铜带绕包屏蔽耐高温变频电力电缆。

四、变频电缆型号说明：

变频电缆型号                     变频电缆芯数                 变频电缆导体标称截面mm2

BPYJVTP2

ZR-BPYJVTP2                           3+1                                       4～240

BPYJVP12R

ZR-BPYJVP12R
BPYJVPX13R                                                             主线芯截面：2.5～240

ZR-BPYJVPX13R                       3+3                          副线芯截面：0.5～35

五、变频电缆产品结构参数

1.屏蔽结构的设计

1.8/3kV及以下变频电缆的屏蔽一般采用总屏蔽，6/10kv变频电缆屏蔽由分相屏蔽和总屏蔽构成，分相屏蔽一般可采用铜带屏蔽或铜丝铜带组合屏蔽。总屏蔽结构可采用铜丝铜带组合屏蔽、铜丝编织屏蔽、铜带屏蔽、铜丝编织铜带屏蔽等，屏蔽层截面与主线芯截面按一定比例。此结构的屏蔽电缆可抗电磁感应、接地不良和电源线传导干扰，减小电感，防止感应电动势过大。成缆工序变频电缆要求结构对称，成缆时必须保证绝缘线芯张力均匀，使成缆后的线芯长度尽量保持一致，否则会引起结构变化，导致电容和电感的不均匀性，影响电缆的电气性能。屏蔽层既起到抑制电磁波对外发射的作用，又可作为短路电流的通道，能起到中性线芯的保护作用。6/10kV变频电机专用电缆，考虑到电缆在使用过程中经常受到径向外力作用，在电缆屏蔽层外增加镀锌钢带销装层（在屏蔽层和钢带销装层之间加隔离套）。钢带销装主要是作为电缆的径向机械保护层，同时它也起到附加性总屏蔽作用，特别是钢带铠装和铜丝、铜带屏蔽，是采用了两种不同屏蔽材料，在电磁波屏蔽上起到一定的互补作用，屏蔽效果将更好。

2.电缆对称性设计

对于1.8/3KW及以下变频电缆，和对称3+1芯和4芯电缆仅可用于主电源的输入缆，但最好使用对称结构电缆。变频器与变频电机用电缆均需采用对称电缆结构，对称电缆结构有3芯和3+3芯两种，3+3芯电缆结构是将三大一小四芯绝缘线芯中第四芯（中性线芯）分解为三个截面较小的绝缘线芯，把三大三小线芯对称成缆，对于6/10kV变频电缆，该电缆结构与6/10kV普通电力电缆有所不同，普通电力电缆是将三根绝缘线芯采用铜带屏蔽后成缆，而变频电机专用电缆是由铜丝铜带屏蔽后挤包分相护套，然后对称成缆，对称电缆结构由于导线的互换性，有更好的电磁相容性，对抑制电磁干扰起到一定的作用，能抵消高次谐彼中的奇次频率，提高变频电机专用电缆的抗干扰性，减少了整个系统中的电磁辐射。

3.电缆的主要制造工艺技求

在变频电缆生产过程中，绝缘线芯挤包工序、成缆工序等是最关键的工序。绝缘线芯挤包工序绝缘线芯的质量将直接影响到电缆的电气性能。为了提高电缆的质量，我们选择高电性能绝缘材料生产，例如1.8/3kv变频电机专用电缆，采用10kV交联绝缘材料，6/10kv变频电机专用电缆采用35kv交联绝缘材料，导体屏蔽、绝缘屏蔽和绝缘材料均采用了进口材料。在生产过程中，我们特别注重原材料的净化，屏蔽与绝缘材料挤包紧密，控制绝缘偏心度和绝缘外径的均匀一致，这样可减少界面效应，提高电缆电气性能。

4.电缆电气性能设计
