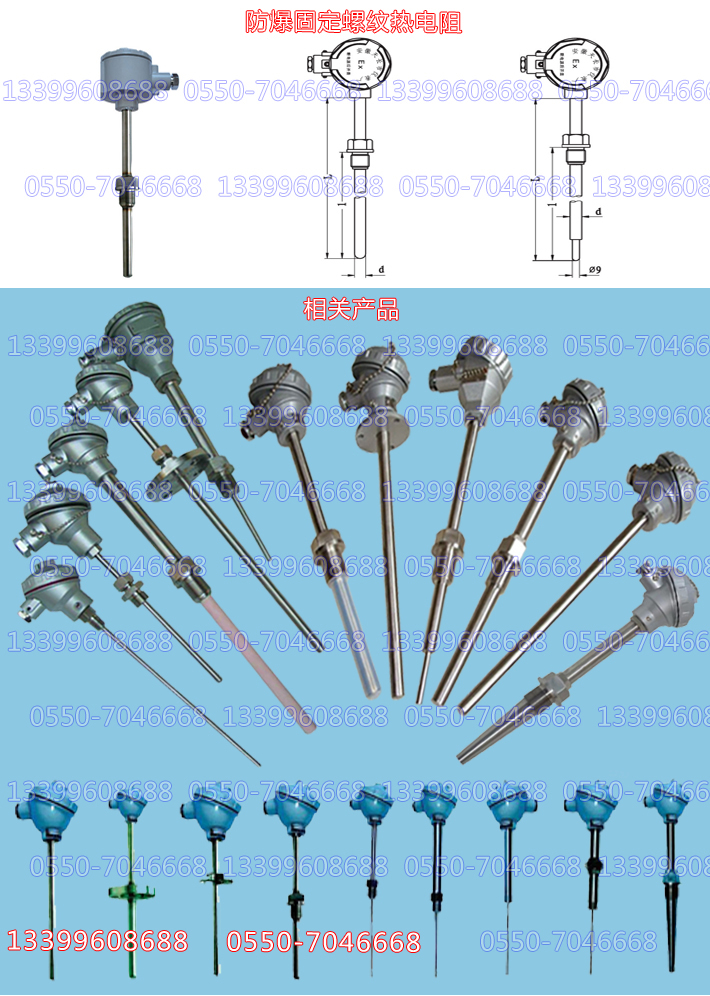

防爆固定螺纹式热电阻
1、防爆固定螺纹式热电阻工作原理
防爆热电阻是利用间隙隔爆原理，设计具有足够强度的接线盒等部件，将所有会产生火花，电弧和危险温度的零部件 都密封在接线盒腔内，当腔内发生爆炸时，能通过接合面间隙熄火和冷却，使爆炸后的火焰和温度传不到腔外，从而进 行隔爆。
2、防爆固定螺纹式热电阻特点
·压簧式感温元件，抗振性能好；
·测量精确度高；
·毋须补偿导线，节省费用；
·进口薄膜电阻元件，性能可靠稳定。
3、测量范围及允差
|
型 号 |
分度号 |
测温范围 |
精度等级 |
允许误差 |
|
WZP |
Pt100 |
-200-+500 |
A级 |
±（0.15+0.002） ltl |
|
B级 |
±（0.30+0.005） ltl |
|||
|
WZC |
Cu50 Cu100 |
-50-+100 |
--- |
±（0.30+0.005） ltl |
4、防爆固定螺纹式热电阻选型表
|
产品型号 |
分 度 号 |
温度范围℃ |
防爆等级 |
规 格（mm） |
||
|
d |
L x l |
|||||
|
WZP-240 WZP2-240 |
Pt100 |
-200～500 |
d||BT4 d||CT5 d||CT6 ia||CT6 |
?16 |
300x150 350x200 400x250 450x300 500x350 550x400 650x500 900x750 1150x1000 1650x1500 |
|
|
WZP-240G WZP2-240G |
||||||
|
WZP-241 WZP2-241 |
?12 |
|||||
|
WZP-241G WZP2-241G |
||||||
|
WZC-240 WZC-240G |
Cu50 Cu100 |
-50—100 |
?16 |
|||
|
WZC-241 WZC-241G |
?12 |
|||||
|
|
||||||
①热电阻A级、热电偶 I级需按协议订货;
②未注明测温范围及保护管材质保护管材质一律视为 1Cr18Ni9Ti;
③其他相关技术参数要求可根据用户协议要求订货；如长度、连接方式、单支或双支等…
安徽天康集团有着强大的创新研发团队，可根据用户需求按样品或图纸定做各种特殊规格产品，敬请来电咨询洽谈。
