热电偶

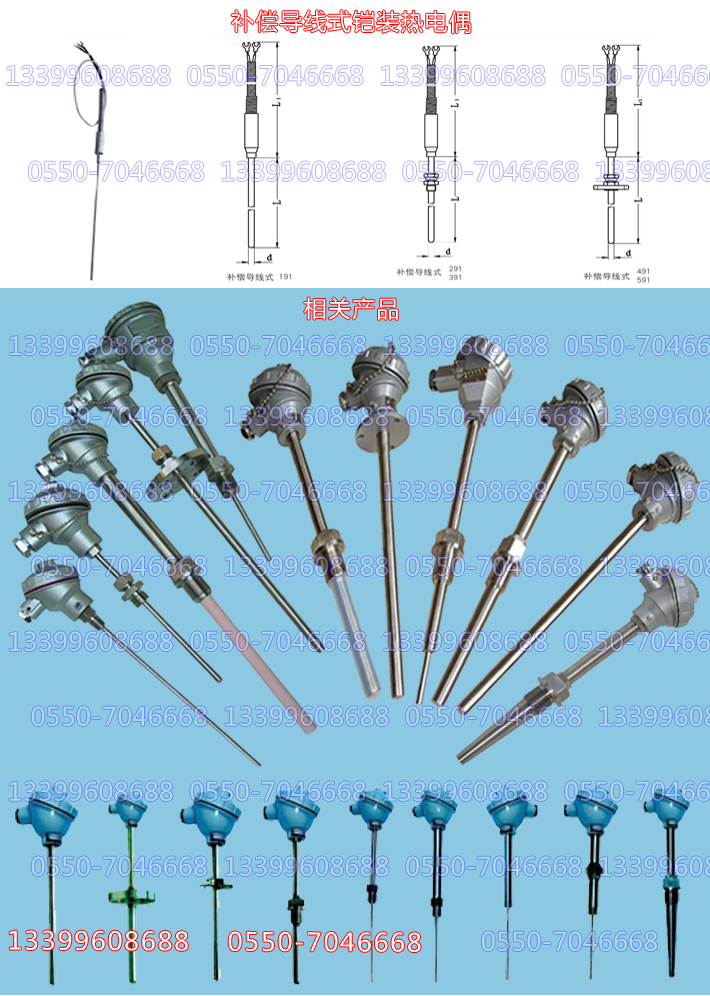

补偿导线式铠装热电偶
1、补偿导线式铠装热电偶应用
通常和显示仪表、记录仪表、电子计算机等配套使用。直接测量各种生产过程中的0°C~1300°C范围内液体，蒸汽和气体介质以及固体表面温度。
2、补偿导线式铠装热电偶特点
热响应时间少，减小动态误差；
可弯曲安装使用；
测量范围大；
机械强度高，耐压性能好；
3、补偿导线式铠装热电偶工作原理
铠装热电偶的电极由两根不同导体材质组成。当测量端与参比端存在温差时，就会产生热电势，工作仪表便显示出热电势所对应的温度值。
4、偶丝直径及材料
|
偶丝形式 |
单支式 |
双支式 |
|
|
套管直径 |
Ф2Ф3 Ф4 Ф5 Ф6 Ф8 |
Ф3Ф4 Ф5 Ф6 Ф8 |
|
|
套管材质 |
E﹑J﹑T |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
K﹑N |
1Cr18Ni9Ti GH3030 |
1Cr18Ni9Ti GH3030 |
|
|
S |
GH3039 |
GH3039 |
|
5、补偿导线式铠装热电偶选型表
|
产品型号 |
分 度 号 |
温度范围 ℃ |
长 度（mm） |
安装固定装置 |
|
|
L |
L1 |
||||
|
WRPK-191 |
S |
0-1300 |
100 200 300 400 500 750 1000 1500 2000 3000 4000 5000 7500 10000 15000 25000
|
500 750 1000 1500 2000 3000 4000 5000 7500 10000 15000 25000
|
无固定装置 |
|
WRMK-191 |
N |
0-1100 |
|||
|
WRNK-191 |
K |
0-1100 |
|||
|
WREK-191 |
E |
0-600 |
|||
|
WRCK-191 |
T |
0-350 |
|||
|
WRFK-191 |
J |
0-500 |
|||
|
WRPK-291 |
S |
0-1300 |
固定卡套螺纹 |
||
|
WRMK-291 |
N |
0-1100 |
|||
|
WRNK-291 |
K |
0-1100 |
|||
|
WREK-291 |
E |
0-600 |
|||
|
WRCK-291 |
T |
0-350 |
|||
|
WRFK-291 |
J |
0-500 |
|||
|
WRPK-391 |
S |
0-1300 |
活动卡套螺纹 |
||
|
WRMK-391 |
N |
0-1100 |
|||
|
WRNK-391 |
K |
0-1100 |
|||
|
WREK-391 |
E |
0-600 |
|||
|
WRCK-391 |
T |
0-350 |
|||
|
WRFK-391 |
J |
0-500 |
|||
|
WRPK-491 |
S |
0-1300 |
固定卡套法兰 |
||
|
WRMK-491 |
N |
0-1100 |
|||
|
WRNK-491 |
K |
0-1100 |
|||
|
WREK-491 |
E |
0-600 |
|||
|
WRCK-491 |
T |
0-350 |
|||
|
WRFK-491 |
J |
0-500 |
|||
|
WRPK-591 |
S |
0-1300 |
活动卡套法兰 |
||
|
WRMK-591 |
N |
0-1100 |
|||
|
WRNK-591 |
K |
0-1100 |
|||
|
WREK-591 |
E |
0-600 |
|||
|
WRCK-591 |
T |
0-350 |
|||
|
WRFK-591 |
J |
0-500 |
|||
①热电偶 I级、热电阻A级需按协议订货;
②未注明测温范围及保护管材质保护管材质一律视为 1Cr18Ni9Ti;
③其他相关技术参数要求可根据用户协议要求订货；如长度、连接方式、单支或双支等…
安徽天康集团有着强大的创新研发团队，可根据用户需求按样品或图纸定做各种特殊规格产品，敬请来电咨询洽谈。
