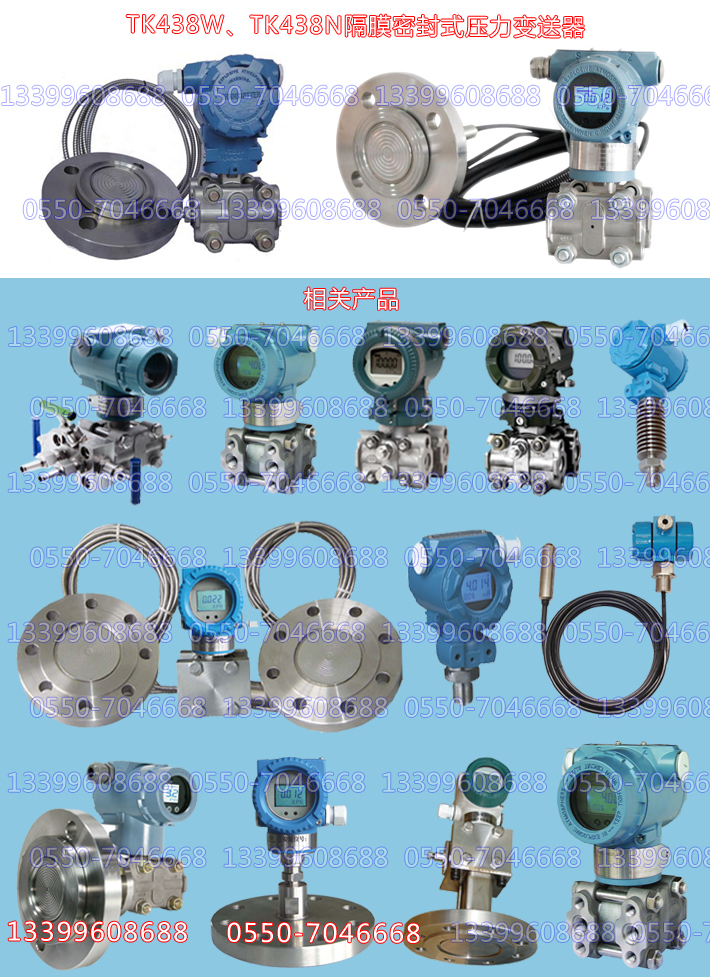

TK438W、TK438N隔膜密封式压力变送器

TK438W、TK438N隔膜密封式压力变送器

1、TK438W、TK438N隔膜密封式压力变送器概要

密封隔膜是用于防止管道中的介质直接进入压力变送器里的压力传感器组件中，它与变送器之闻是靠注满流体的毛细管连接起来的。

TK438W、TK438N隔膜密封式压力变送器用于测量液体、气体和蒸汽的压力，然后输出与压力相对应4~20mA DC号。

由于它们可与HART 275手操器相互进行通讯，故可进行远程设定及监控。

2、TK438W、TK438N隔膜密封式压力变送器功能规格

通信线路条件

　　电源电压：16.4~42V DC(16.4~30V DC)

　　通信距离：2km,使用CEV电缆时

　　负载电容：0.22 μ F以下

　　负载电感：3.3mH以下

　　与电源线的间距：15cm以上

　　连接于接收电阻上的接收仪表的输入阻抗在2.4kHz时，为10k Ω以上

环境温度

-40~85℃(-40~1850F)(一般型)

-30~80℃(-22~1760F)(带数字式表头)

工作压力

2.7KPa abs(20mmHg abs)

~法兰的额定工作压力

电源电压变动的影响

0.005%/V(21.6~32V DC，350 Ω)

　　变送器：2-inch管道安装

　　隔膜密封件：法兰安装安装法兰规格　　ANSI规格的法兰与垫片接触的一面，进行锯齿形加工(根据ANSI B16.5)

变送器材质

　　法兰：JIS SUSl4A

　　法兰螺栓：参阅“型号及规格代码表”

隔膜密封件材质

　　毛细管：JIS SUS316

　　保护管：JIS SUS304

阻尼时间常数

　　放大器组件和带隔膜密封件的膜盒组件的时间常数相加值

　　放大器组件时间常数：0.2～64秒，可分9段设定

　　当毛细管长3m，注入液的代码A时，在正常温度下取得的值
