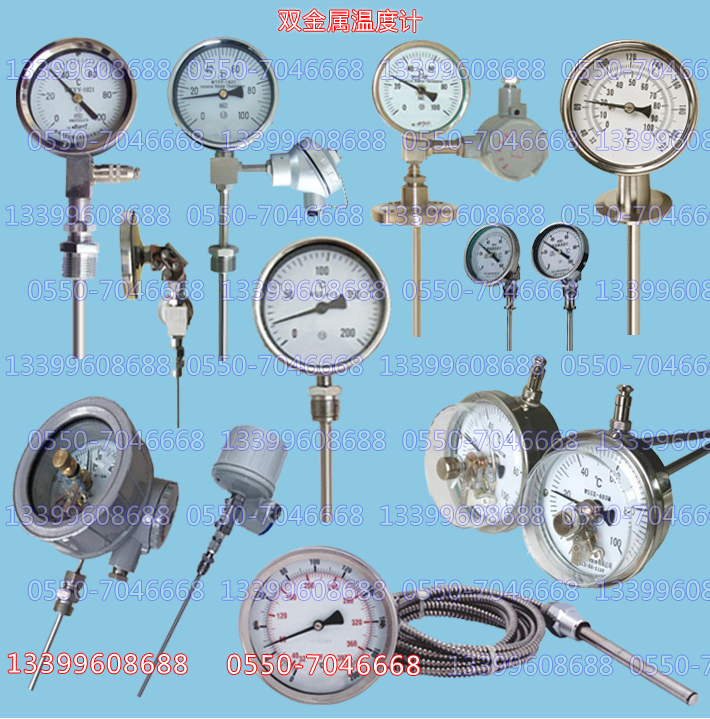

1、双金属温度计应用
双金属温度计是一种测量中低温度的现场检测仪表。可以直接测量各种生产过程中的-80℃～500℃范围内液体蒸汽和气体介质温度。
2、双金属温度计特点
a.现场显示温度，直观方便
b.安全可靠，使用寿命长
c.多种结构形式，可满足不同要求
3、双金属温度计工作原理
双金属温度计是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时，带动指针旋转，工作仪表便显示出热电势所应的温度值。
4、双金属温度计主要技术参数
标度盘公称直径：60、100、150
精度等级：1.0、1.5
热响应时间：≤40s
防护等级：IP55角度调整误差：角度调整误差应不超过其量程的1.0％
回差：温度计回差应不大于基本误差限的绝对值
5、双金属温度计测温范围
|
测 温 范 围 ℃ |
适 应 范 围 |
|
|
工业、商业 |
实验室、小型 |
|
|
-80-+40 |
√ |
√ |
|
-40-+80 |
√ |
√ |
|
0-50 |
√ |
√ |
|
0-100 |
√ |
√ |
|
0-150 |
√ |
√ |
|
0-200 |
√ |
√ |
|
0-300 |
√ |
√ |
|
0-400 |
√ |
√ |
|
0-500 |
√ |
√ |
6、正常工作大气条件
|
工 作 场 所 |
温 度 ℃ |
相 对 温 度 ％ |
|
掩 蔽 场 所 |
-25-+25 |
5-100 |
|
户 外 场 所 |
- 40-+85 |
5-100 |

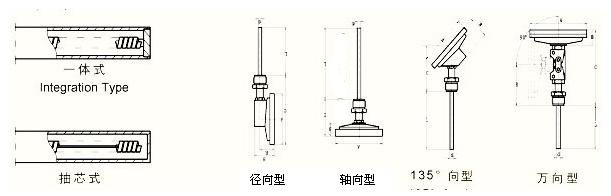

7、测量端形式
8、双金属温度计安装固定形式
可动外螺纹管接头，可动内螺纹管接头，固定螺纹接头，卡套螺纹接头，卡套法兰接头，固定法兰接头，

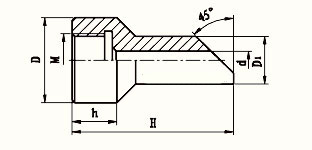

9、直形连接头规格
|
代号 |
M |
D |
D1 |
d |
h |
H |
|
TH49A |
M27X2 |
Φ47 |
Φ28 |
Φ18 |
30 |
90 |
|
TH49B |
M33X2 |
Φ55 |
Φ36 |
Φ24 |
30 |
150 |
|
TH49C |
NPT1/2 |
Φ39 |
Φ27 |
Φ16 |
30 |
90 |
|
TH49D |
NPT3/4 |
Φ47 |
Φ31 |
Φ20 |
35 |
90 150 |
|
TH49E |
NPT1 |
Φ47 |
Φ41 |
Φ30 |
40 |
|
代号 |
M |
D |
D1 |
d |
h |
H |
|
TH49A |
M27X2 |
Φ47 |
Φ28 |
Φ18 |
30 |
90 |
|
TH49B |
M33X2 |
Φ55 |
Φ36 |
Φ24 |
30 |
150 |
|
TH49C |
NPT1/2 |
Φ39 |
Φ27 |
Φ16 |
30 |
90 |
|
TH49D |
NPT3/4 |
Φ47 |
Φ31 |
Φ20 |
35 |
90 150 |
|
TH49E |
NPT1 |
Φ47 |
Φ41 |
Φ30 |
40 |
|
代号 |
M |
D |
D1 |
d |
H |
|
TH50A |
M16X1.5 |
Φ26 |
Φ28 |
Φ18 |
90 |
|
TH50B |
M20X1.5 |
Φ30 |
Φ36 |
Φ24 |
150 |
|
TH50C |
M27X2 |
Φ37 |
Φ27 |
Φ16 |
90 |
|
TH50D |
NPT1/4 |
Φ16 |
Φ31 |
Φ20 |
90 150 |
|
TH50E |
NPT1/2 |
Φ21 |
Φ41 |
Φ30 |
|
|
TH50F |
NPT3/4 |
Φ34 |
Φ41 |
Φ30 |
①未注明表壳及保护管材质的表壳及保护管材质一律视为 1Cr18Ni9Ti;
②其他相关技术参数要求可根据用户协议要求订货；
a.型号 b.表盘直径 c.精度等级 d.安装固定形式 e.测温范围 f.长度或插入深度
例A：万向型，表盘直径100，测温范围0-400℃，1．5级，活动外螺纹 M27x2, 长度450mm. WSS-481 0-400℃ L=450mm. M27x2等…
