热电偶

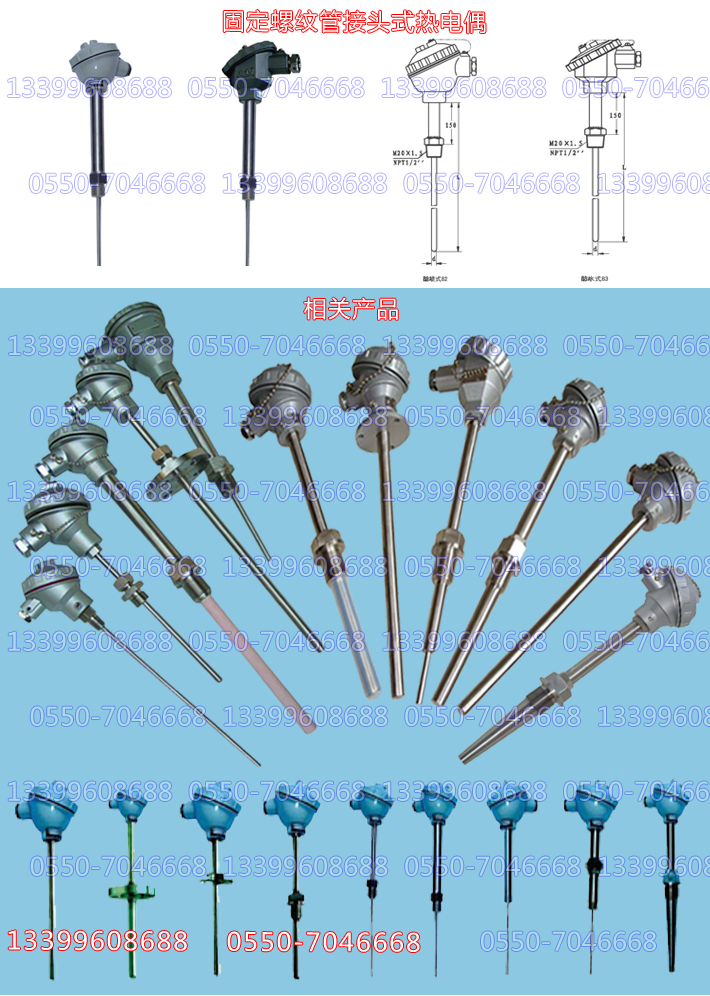

固定螺纹管接头式热电偶
1、固定螺纹管接头式热电偶应用
通常和显示仪表记录仪表、电子计算等配套使用、直接测量各种生产过程中的液体、蒸汽和气体介质以及固体表面温度
2、固定螺纹管接头式热电偶特点
装配简单、更换方便、压簧式感温元件、抗振性能好、测温范围大、机械强度高、耐压性能好。
3、固定螺纹管接头式热电偶工作原理
热电偶的电极由两根不同导体材质组成。当测量端与参比端存在温差时，就会产生热电势，工作仪表便显示出热电势所对应的温度值。
4、固定螺纹管接头式热电偶选型表
|
产品型号 |
分度号 |
温度范围℃ |
螺纹规格 |
规 格（mm） |
|
|
d |
L |
||||
|
WRM-82 WRM2-82 |
N |
0～1000 |
M20x1.5 |
φ3 φ4 φ5 φ6 φ8 |
250 275 300 350 400 450 550 650 750 900 1150 |
|
WRM-82A WRM2-82A |
NPT1/2 |
||||
|
WRN-82 WRN2-82 |
K |
M20x1.5 |
|||
|
WRN-82A WRN2-82A |
NPT1/2 |
||||
|
WRE-82 WRE2-82 |
E |
0～700 |
M20x1.5 |
||
|
WRE-82A WRE2-82A |
NPT1/2 |
||||
|
WRC-82 WRC2-82 |
T |
0～350 |
M20x1.5 |
||
|
WRC-82A WRC2-82A |
NPT1/2 |
||||
|
WRF-82 WRF2-82 |
J |
0～600 |
M20x1.5 |
||
|
WRF-82A WRF2-82A |
NPT1/2 |
||||
①热电偶 I级、热电阻A级需按协议订货;
②未注明测温范围及保护管材质保护管材质一律视为 1Cr18Ni9Ti;
③其他相关技术参数要求可根据用户协议要求订货；如长度、连接方式、单支或双支等…
安徽天康集团有着强大的创新研发团队，可根据用户需求按样品或图纸定做各种特殊规格产品，敬请来电咨询洽谈。
