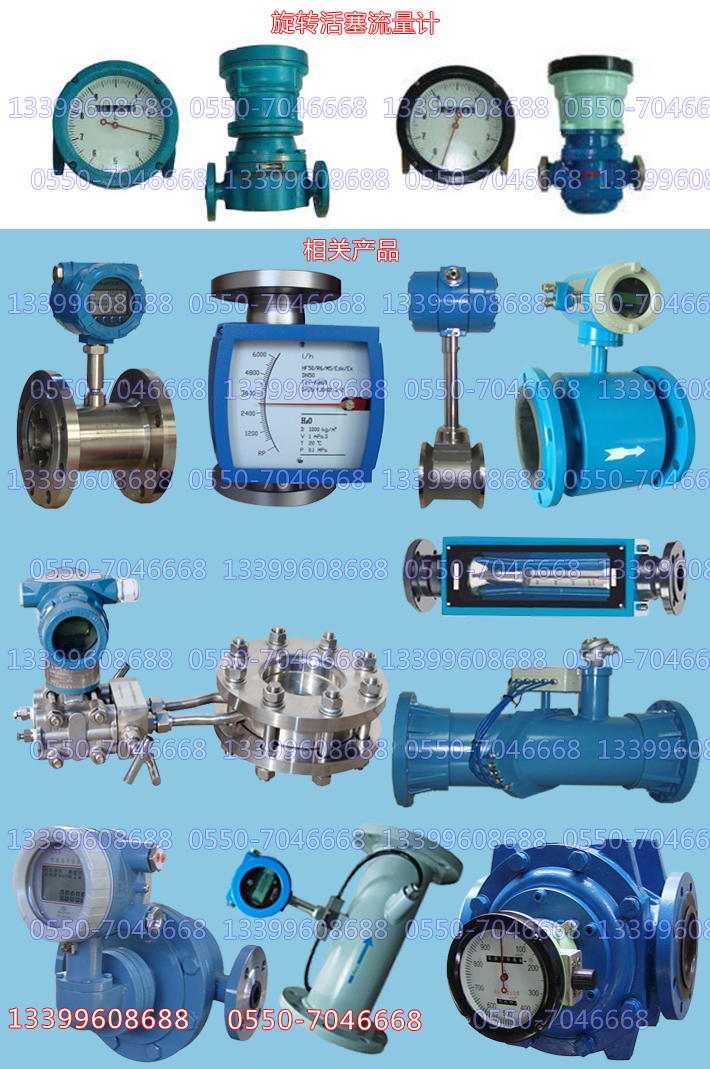

旋转活塞式流量计

TK系列旋转活塞式流量计是容积式流量计中的一种直读累积式仪表，该产品具有流量下限低，量程宽，精度高，结构简单，工作可靠等特点。计量部件活塞实现旋浮运动，磨损极小；体积小，重量轻，拆装便捷省时；计量腔体运行空间大，介质中细小颗粒可自行排出。该流量计最适合于高粘度液体和微小流量液体的计量。因此它是液料考核管理的最佳仪表，有利于节能工作的深入开展。该流量计可直接安装在火车、汽车等燃油车、发电机组、船舶上测量发动机的耗油，以及安装在燃油锅炉上的油耗计量。连续测量管道中流过液体的体积流量。旋转活塞流量计具有现场指示型和远传型两种，可实现就地显示、远传及输入计算机，实行流量检控管理。该系统产品具有工作可靠、能长期保持高精度运行等特点，也可广泛用于石油及石油制品、化学溶液的精确计量。深受能源计量部门、科研部门、交通部门、车船制造厂及各用液领域的欢迎，是目前理想的可在量大面广的交通工具上应用的油耗表。

2、TK旋转活塞式流量计的结构

旋转活塞式流量计包括壳体、盖板、密封在进液口与壳体之间的计量室、活塞、磁钢组件、与磁钢组件配合的计数器、透明罩子，计量室包括可拆卸地连接的外圆与内芯，外圆与内芯呈上底面为空的中空圆柱形，呈下底面为空的中空圆柱形的活塞扣在外圆和内芯之间，活塞与外圆、内芯均相切，外圆与内芯的侧壁间有闸板将计量室分隔为高压区和低压区，活塞的上底面和侧面开有一槽与闸板相切，活塞的上底面中心开有一孔，磁钢组件内一固定销子插入中心孔内；高压区所在的外圆的下底面开有进液孔，活塞与低压区之间靠近闸板的活塞侧壁开有出液孔，低压区所在的外圆的侧壁上开有出液孔。

3、TK旋转活塞式流量计的工作原理

旋转活塞式流量计，是属于容积式流量计，它基于活塞与计量室一直保持相切密封状态。并有一个固定的偏心距计量元件活塞，在压差的作用下，对活塞产生转动力矩，使活塞做偏心旋转运动，活塞的转数正比于流体的流量，通过记数机构记录出活塞转数比，即可测得流体总流量，旋转活塞式流量计进出口由隔板隔开。当被测流体从进口进入计量室，这时进出口形成压差，迫使活塞逆时针旋转。流体连续流入，迫使活塞转动形成二个半月牙腔体，在压差作用下迫使活塞转动，流体从出口排出使活塞转动在压差作用下转动，流体从出口排出。

4、TK旋转活塞式流量计的技术参数

（1）公称通径 DN15～80(mm)

（2）工作压力 1.6～40MPa

（3）环境温度 0℃～280℃

（4）壳体材质 铸钢、不锈钢

旋转活塞式流量计的特点及应用

旋转活塞式流量计具有结构简单，工作可靠，测量范围大，测量精度高，不受粘度影响，可带电远传等优点。测量精度高，不受粘度影响，可带电远传等优点。
