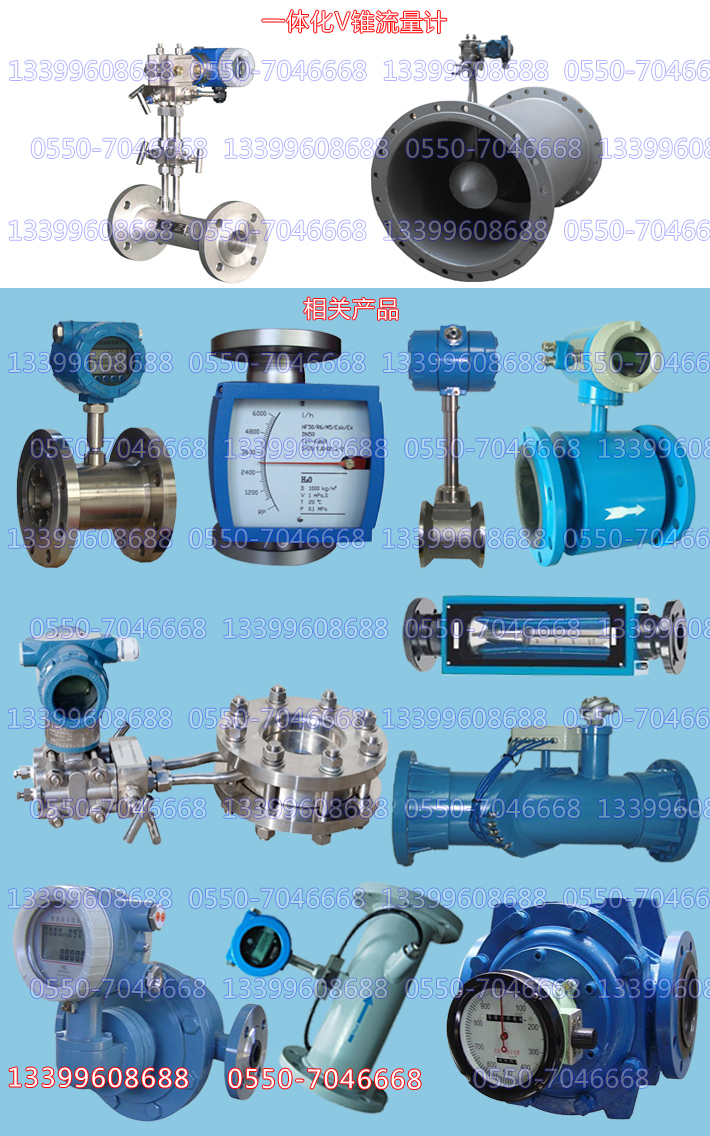

TK一体化V锥流量计

V锥流量计（又称内锥、V锥、V型锥流量计）是新一代差压式流量计测量仪表，由专用的节流装置锥形管与通用的差压变送器、二次仪表配套组成。锥形管是专利技术产品，对传统的差压装置作了很大的技术改进，它由一圆形测量管和置入测量管内并与测量管同轴的特型芯体构成。芯体与测量管内圆柱面之间构成异径环型过流缝隙，对流过的流体进行节流，其节流过程同环型孔板、经典文丘里管的节流过程相似。锥形管的特殊结构，有效的消除了目前在用孔板、喷嘴的性能缺陷，使之在使用过程中不存在类似孔板等节流件的锐缘磨蚀与积污问题，并能对节流前管内流体速度分布梯度及可能存在的各种非轴对称速度分布进行非常有效的流动调整（整流），从而能实现高精确度与高稳定性的流量测量。锥形管流量计可用于对各种液体、气体和蒸汽的测量，是标准孔板等传统节流式仪表的理想换代产品，为改善目前的工业、能源计量效果，提供了一项有效、可靠的计量手段。V锥流量计测量范围极广，可测量各种气体、液体、蒸汽和气、液两相介质。在石油、化工、冶金、电力、环保、造纸、食品等行业都有广泛的应用。

2、TK一体化v锥流量计主要技术参数
（1）精度等级：0.5级(差压流量变送器精度应高于0.2级，含0.2级),(β：0.45～0.85，当β<0.55，量 程比4∶1时，精度等级：≤0.30)
（2）重复性：0.1%
（3）工作压力：0～40MPa(有多个压力等级可供选择)
（4）工作温度：-40～850°C
（5）环境温度：-40～65°C、
（6）安装直管段要求：前0-3D直管道，后0-1D直管段
（7）量程比宽：通常为10∶1，选择合适的参数可达到50∶1
（8）压损小：同样的β值，压损是孔板1/3～1/5
（9）口径从DN25～DN2000

（10）连接方式：法兰(平焊和对焊)
（11）取压方式：承插焊,法兰,螺纹
（12）材质：304不锈钢、316L不锈钢、20#碳钢

（13）应用：液体,气体,蒸汽
3、TK一体化v锥流量计特点
（1）安装要求低：前0～3D直管道，后0～1D直管段；
（2）量程比宽：通常为10∶1，选择合适的参数最高可做到50∶1；
（3）压损小：同样的β值，压损是孔板1/3～1/5；
（4）耐磨损：流线型锥形体节流后，在锥形体表面产生真空层效应，使得锥形体不易磨损；
（5）不堵塞，不粘附：锥形彻底吹扫式设计避免了流体中的残渣、凝结物或颗粒的滞留；
（6）长期稳定性好：β值可长期不变，并保证长期精确测量；
（7）信号稳定："信号波动"是孔板的1/10；
（8）β值范围宽：V锥流量传感器独特的几何形状允许有广泛的β值范围；
（9）可测脏污介质(焦炉煤气、高炉煤气、原料油、渣油等)；
（10）可测气液两相介质(湿气、冷凝水等)；

4、TK一体化v锥流量计特点选型要求

 (1)流体名称
(2)管道内外径(mm)
(3)选用V锥流量传感器的型式
(4)刻度流量单位(kg/h，t/h，m3/h，Nm3/h)
(5)常用流量、最小流量、最大流量
a.在工作状态下
b.在标准状态下(介质为气体时应该说明流量的标准状态)
(6)工作压力(MPa)
(7)流体温度(℃)：最高、最低、常用的温度
(8)流体密度(kg/m3)
a.在工作状态下
b.在标准状态下(介质为气体时应该说明密度值的状态)
(9) 流体粘度(Pa·s)
(10) 相对湿度
(11) 气体成分：容积百分比(用于二种以上的混合气体)
(12) 传感器的安装方式
a.水平
b.自下而上
(13) 管道法兰
a.按法兰标准规范,代号为提供法兰标准及型号
b.乙方设计提供法兰图纸
注：V锥流量计需选配：差压变送器、三阀组、针型阀、冷凝罐、冷凝圈、压力变送器、温度变送器、智能计算仪
安徽天康集团有着强大的研发技术团队可根据用户需求按样品或图纸定做各种特殊规格产品敬请来电咨询洽谈
