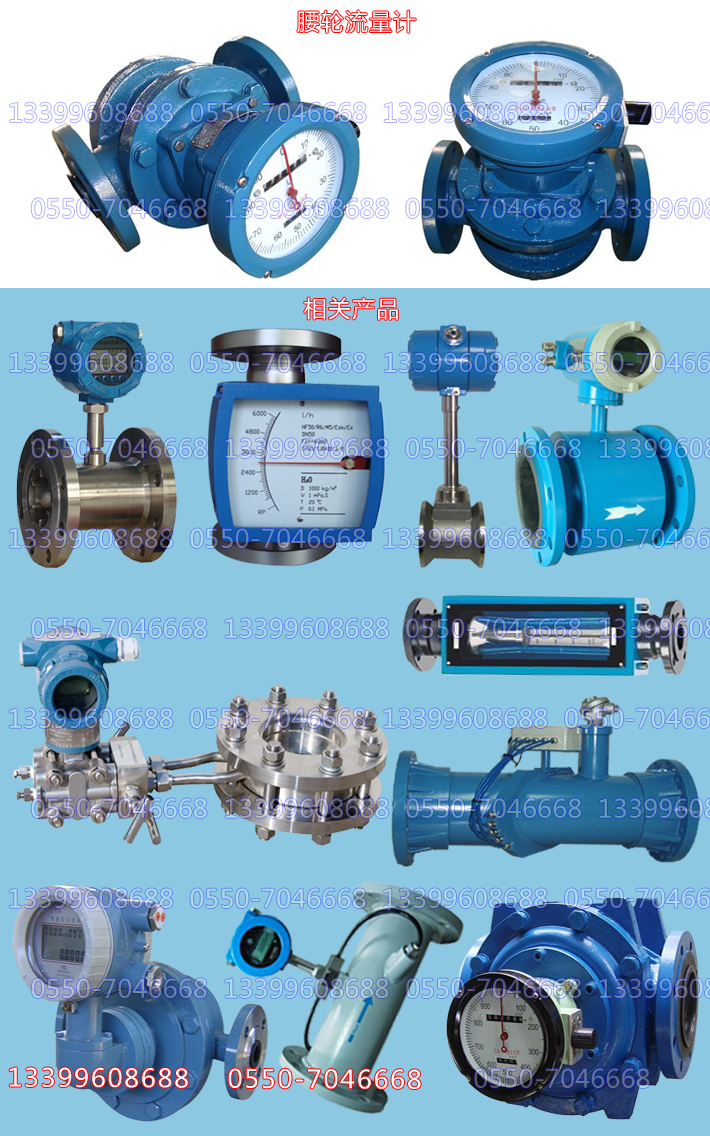

TK系列腰轮流量计
1、TK系列腰轮流量计概述应用
腰轮流量计又叫罗茨流量计，其结构特征为:在流量计的壳体内有一个计量室.计量室内有一对或两对可以相切旋转的腰轮，主要用粘度较小的油类介质测量，在选型时一定要提供介质的粘度值。
腰轮流量计是用于对管道中流量进行连续或间歇测量的高精度计量仪表。它具有精度高、可靠性好、重量轻、寿命长、安装使用方便等特点，是容积式流量计的典型特点。
腰轮流量计主要由计量腔、密封联轴器和计数器组成。可现场指示累积流量和瞬时流量，配以发信器及流量智能控制仪，可实现远距离测量和控制。中能腰轮流量计广泛用于石油、化工、电力、冶金、交通、食品加工、医药、等部门对石油及石油制品、化学溶液等流体的精确测量。
2、TK系列腰轮流量计工作原理
腰轮流量计当被测液体流经计量室时，在流量计的进出口形成 压差，腰轮在此压差的推动下旋转。腰轮流量计同时通过固定在腰轮轴上的一对驱动齿轮，使两个腰轮保持连续旋转。随着腰轮的转动，液体经由计量室被不断排出流量计。腰轮流量计每对流过的液体量是计量室容积的四倍，通过密封联轴器、减速机构，将旋转次数减速后传递到计数器，计数器即指示液体瞬时流量和累积流量。腰轮流量计在计数器机构中安装发信器即成了带发信器的腰轮流量计。中能腰轮流量计与显示仪表或微机系统配套，可实现远传（定量、累积、瞬时等功能）自动化测量和控制。
3、TK系列腰轮流量计结构TK系列腰轮流量计主要由三部分组成，一是计量，计量部分有壳体、一对腰轮转子（含腰轮、轴、驱动齿轮）、上盖、下盖等零部件，这些零、部件组成测量流量的计量腔。二是密封联接部分传递转子轴的转动，并阻止流体沿转动轴泄漏，密封联接有两种结构：磁钢联接机构和出轴密封机构。三是积算部分，将腰轮轴转动输出减速到适当的速度，由计数器进行计数，从而实现流体总量的测量。
