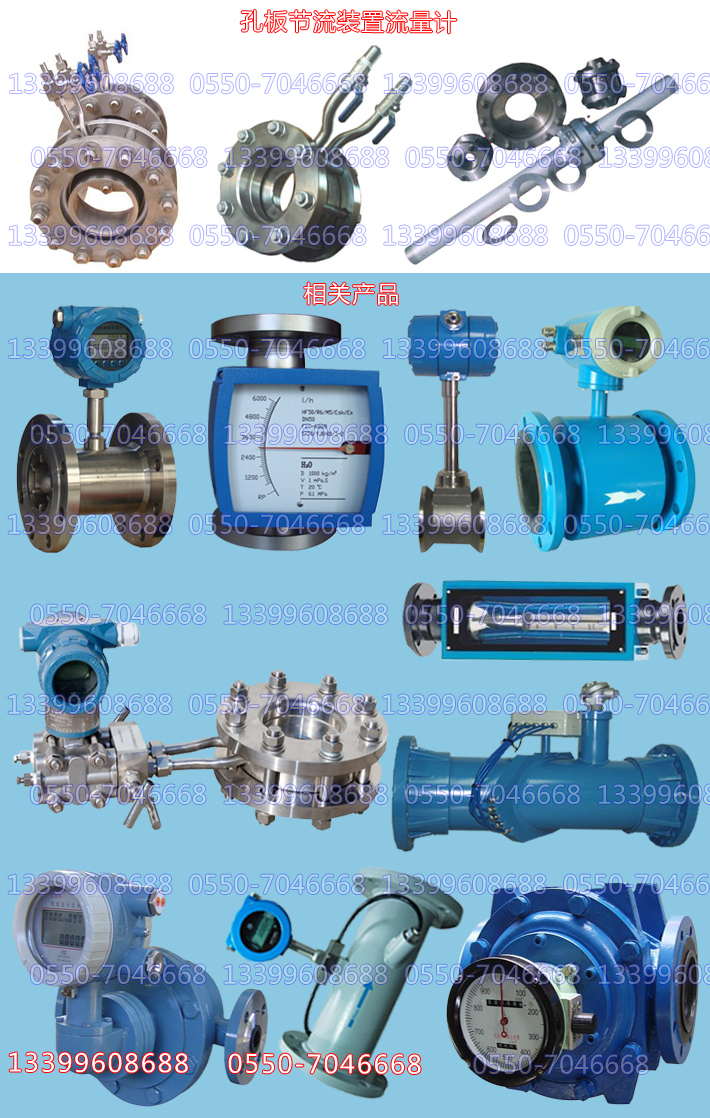

流量计/孔板
孔板节流装置概
1、孔板节流装置概述应用
孔板流量计是将标准孔板与多参数差压变送器(或差压变送器、温度变送器及压力变送器)配套组成的高量程比差压流量装置，可测量气体、蒸汽、液体及天然气的流量，广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量，孔板流量计又称为差压式流量计,是由一次检测件（节流件）和二次装置（差压变送器和流量显示仪）组成广泛应用于气体.蒸汽和液体的流量测量.具有结构简单,维修方便,性能稳定,使用可靠等特点.
2、孔板节流装置适用范围
（1）公称直径： 15 mm ≤DN≤1200mm
（2）公称压力：PN≤10MPa
（3）工作温度：－50℃≤t≤550℃
（4）量程比：1:10， 1:15
3、孔板节流装置特点
孔板流量计结构易于复制，简单、牢固，性能稳定可靠，使用期限长，价格低廉，应用范围广，全部单相流皆可测量，部分混相流亦可应用，标准型节流装置无须实流校准，即可投用，一体型孔板安装更简单，无须引压管，可直接接差压变送器和压力变送器。
智能型特点：采用进口单晶硅智能差压传感器，高精度，完善的自诊断功能，智能孔板流量计其量程可自编程调整，可同时显示累计流量、瞬时流量、压力、温度，具有在线、动态全补偿功能外，还具有自诊断、自行设定量程，配有多种通讯接口稳定性高，量程范围宽、大于10：1
4、孔板节流装置工作原理
充满管道的流体流经管道内的节流装置，在节流件附近造成局部收缩，流速增加，在其上、下游两侧产生静压力差，在已知有关参数的条件下，根据流动连续性原理和伯努利方程可以推导出差压与流量之间的关系而求得流量。
孔板流量计组成
（1）节流件：标准孔板、标准喷嘴、长径喷嘴、1／4圆孔板、双重孔板、偏心孔板、圆缺孔板、锥形入口孔板等
（2）取压装置：环室、取压法兰、夹持环、导压管等
（3）连接法兰（国家标准、各种标准及其它设计部门的法兰） 、紧固件、测量管。
5、孔板节流装置选型参数表
|
名称 |
型号 |
取压方式 |
公称管径（mm） |
公称压力（MPa） |
|
标准孔板 |
LGB |
角接（环室取压） |
50～400 |
小于10 |
|
LGB-Z |
角接（钻孔取压） |
400～2000 |
小于1.6 |
|
|
LGB |
环室（八槽） |
50～400 |
小于32 |
|
|
LGB |
环室（无法兰焊接式） |
50～275 |
小于28.22 |
|
|
LGB-F |
法兰取压 |
50～800 |
小于2.5 |
|
|
LGB-F |
法兰取压 |
50～400 |
4.0～40 |
|
|
LGB-J |
径距取压 |
50～760 |
小于10 |
|
|
标准喷咀 |
LGP |
角接（环室取压） |
50～400 |
小于10 |
|
LGP-Z |
角接（钻孔取压） |
400～500 |
小于1.6 |
|
|
LGP |
环室（八槽） |
50～300 |
小于32 |
|
|
LGP |
环室（高压透镜垫式） |
15～150 |
小于32 |
|
|
LGP |
环室（无法兰焊接式） |
175～350 |
小于17.36 |
|
|
长径喷咀 |
LGC-J |
径距取压 |
50～630 |
小于16 |
|
1/4圆孔板 |
LGH |
角接取压 |
50～260 |
小于10 |
|
LGH-F |
法兰取压 |
50～200 |
小于6.4 |
|
|
文丘里喷咀 |
LGL |
角接取压 |
65～500 |
小于2.5 |
|
文丘里管 |
LGW |
特殊取压 |
50～1200 |
小于2.5 |
|
双文丘里管 |
LGW-S |
特殊取压 |
小于1000 |
小于0.6 |
|
小管径孔板 |
LGX |
角接取压 |
12～40 |
小于6.4 |
|
LGX-F |
法兰取压 |
12～40 |
小于6.4 |
|
|
高压透镜垫 |
LGT |
角接取压 |
50～150 |
小于32 |
|
圆缺孔板 |
LGQ |
角接（环室取压） |
100～400 |
小于1.6 |
|
LGQ-Z |
角接（钻孔取压） |
400～1000 |
小于1.6 |
|
|
LGQ-F |
法兰取压 |
100～350 |
小于6.4 |
|
|
双重孔板 |
LGS |
角接取压 |
100～400 |
小于6.4 |
|
偏心孔板 |
LGN |
角接取压 |
100～1000 |
小于6.4 |
|
限流孔板 |
LG-XL |
10～300 |
小于6.4 |
|
|
锥形入口孔板 |
LGR |
角接取压 |
25～1000 |
小于10 |
|
机翼测风装置 |
LJY |
特殊取压 |
少于1000 |
小于0.6 |
|
型号 |
说 明 |
|||||||||
|
TKLG |
节流装置 |
|||||||||
|
|
代号 |
按其结构特征的两大基本分类 |
||||||||
|
|
K |
孔板 |
||||||||
|
|
P |
喷嘴等 |
||||||||
|
|
代号 |
公称压力（105Pa） |
||||||||
|
|
2.5 |
2.5 |
||||||||
|
|
10 |
10 |
||||||||
|
|
16 |
16 |
||||||||
|
|
25 |
25 |
||||||||
|
|
64 |
64 |
||||||||
|
|
100 |
100 |
||||||||
|
|
200 |
200 |
||||||||
|
|
代号 |
口径（mm） |
||||||||
|
|
10～1600 |
10～1600mm |
||||||||
|
|
代号 |
按其结构形式细分 |
||||||||
|
|
H |
标准孔板（环室） |
||||||||
|
|
Y |
标准孔板（法兰） |
||||||||
|
|
K |
标准孔板（钻孔） |
||||||||
|
|
I |
ISA 1932喷嘴 |
||||||||
|
|
L |
长径喷嘴 |
||||||||
|
|
W |
文丘利喷嘴 |
||||||||
|
|
G |
经典文丘利管 |
||||||||
|
|
S |
双重孔板 |
||||||||
|
|
Q |
圆缺孔板 |
||||||||
|
|
Z |
锥形入口孔板 |
||||||||
|
|
R |
1/4圆孔板 |
||||||||
|
|
P |
偏心孔板 |
||||||||
|
|
N |
整体（内藏）孔板 |
||||||||
|
|
X |
楔形孔板 |
||||||||
|
|
T |
不在上述之列的特殊节流装置 |
||||||||
|
|
代号 |
介质 |
||||||||
|
|
1 |
液体 |
||||||||
|
|
2 |
气体 |
||||||||
|
|
3 |
蒸汽 |
||||||||
|
|
4 |
高温液体 |
||||||||
|
|
代号 |
补偿形式 |
||||||||
|
|
N |
不带压力、温度补偿 |
||||||||
|
|
P |
带压力补偿输出 |
||||||||
|
|
T |
带温度补偿输出 |
||||||||
|
|
Q |
带压力、温度补偿输出 |
||||||||
|
|
代号 |
变送器差压量程范围 |
||||||||
|
|
0 |
微差压量程 |
||||||||
|
|
1 |
低差压量程 |
||||||||
|
|
2 |
中差压量程 |
||||||||
|
|
3 |
高差压量程 |
||||||||
|
|
代号 |
是否带现场显示 |
||||||||
|
|
W |
节流装置传感器 |
||||||||
|
|
X |
智能节流装置（流量计） |
||||||||
|
|
代号 |
供电方式 |
||||||||
|
|
0 |
外接+24VDC供电 |
||||||||
|
|
1 |
3.6V电池供电 |
||||||||
订货须知：
（1）订货时需提供：介质、口径、流量、压力、温度。
（2）注明供货内容：节流件包括密封垫圈、环室、法兰、取压管等，若还要阀门、直管段、冷凝器、差压变送器显示表等必须特别注明。
安徽天康集团有着强大的研发技术团队可根据用户需求按样品或图纸定做各种特殊规格产品敬请来电咨询洽谈
